混音能力

混音通道

48 Mono + 8 Stereo

48 Mono + 4 Stereo

編組

24 Mix (Group/AUX) busses

24 Mix (Group/AUX) busses

AUX

24 Mix (Group/AUX) busses

24 Mix (Group/AUX) busses

主輸出

Stereo A Stereo B

Stereo A Stereo B

MATRIX

8

8

DCA/VCA

8 輸出編組在Group 7 和 8 也可以使用)

8 (輸出編組在Group 7 和 8也可以使用)

輸入通道功能

延遲HPF衰減器 4-段 PEQ 2x Dynamics

Delay HPF Attenuator 4-band PEQ 2x Dynamics

輸出通道功能

8段 PEQ Dynamics

8段 PEQ Dynamics

內建處理器

8x SPX綜合效果器 12x 31段 GEQ

8x SPX綜合效果器 12x 31段 GEQ

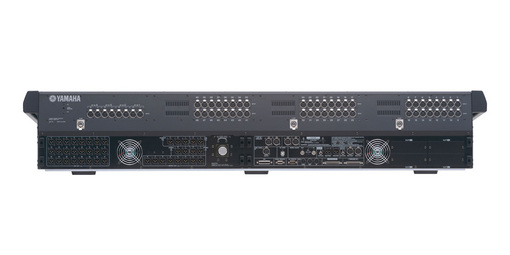

I/O

話筒輸入

48

48 (可調出)

幻像供電

+48V DC; ON/OFF 每通道

+48V DC; ON/OFF 每通道

線路輸入

4x Stereo 2x 2tr in

4x Stereo (根據話筒輸入) 2x 2tr in

AD轉換器

24-bit; 128-次 過采樣

24-bit; 128-次 過采樣

線路輸出

36 Omni output Monitor out 和 Cue output

36 Omni output Monitor out 和 Cue output

DA轉換器

24-bit; 128-次 過采樣

24-bit; 128-次 過采樣

數字 I/O

3x 2tr in/out Cascade in/out

3x 2tr in/out Cascade in/out

擴展槽

4x Mini-YGDAI (16-進/16-出)

4x Mini-YGDAI (16-進/16-出)

控制器和其它

To Host(USB) GPI HA 遙控 RS422 遙控 字時鐘時碼 I/O 3x Lamp PCMCIA 槽

To Host(USB) GPI HA 遙控 RS422 遙控 字時鐘時碼 I/O 3x Lamp PCMCIA 槽

一般技術規格

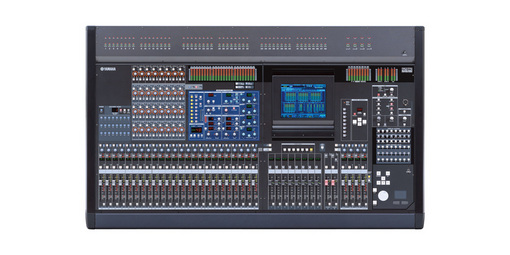

PM5D

PM5D-RH

內部處理能力

32bit 累加器: 58bit

32bit 累加器: 58bit

采樣率

內部

44.1kHz 48kHz 88.2kHz 96kHz

44.1kHz 48kHz 88.2kHz 96kHz

外部

44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%)

44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%)

信號延遲

低于 2.5ms (@48kHz) 低于 1.25ms (@96kHz)

低于 2.5ms (@48kHz) 低于 1.25ms (@96kHz)

總諧波失真

低于 0.05% (20Hz-40kHz)

低于 0.05% (20Hz-40kHz)

頻率響應

0 +0.5 -1.5dB 20Hz-40kHz

0 +0.5 -1.5dB 20Hz-40kHz

動態范圍

DA: 110dB; AD+DA: 108dB

DA: 110dB; AD+DA: 108dB

嗡音和噪聲電平

平均輸入噪音

-128dBu

-128dBu

殘余輸出噪聲

-86dBu

-86dBu

串擾

-80 dB 相鄰輸入通道 (INPUT1-48)

-80 dB

供電要求

使用 PW800W

使用 PW800W

功耗

600W (使用 PW800W時)

600W (使用 PW800W時)

外觀尺寸

寬

1551mm; 61-1/16in

1551mm; 61-1/16in

高

283mm; 11-1/8in

283mm; 11-1/8in

深

950mm; 37-3/8in

950mm; 37-3/8in

凈重

98kg; 216.1lb

97kg; 213.8lb

附件

使用說明書 3x 鵝頸燈 DC 電源線

使用說明書 3x 鵝頸燈 DC 電源線

混音能力

混音通道

48 Mono + 4 Stereo

編組

24 Mix (Group/AUX) 總線

AUX

24 Mix (Group/AUX) 總線

主輸出

Stereo A Stereo B

MATRIX

8

DCA/VCA

8 (輸出編組在Group 7 和 8也可以使用)

輸入通道功能

延遲HPF衰減器 4-段 PEQ 2x Dynamics

輸出通道功能

8段 PEQ Dynamics

內建處理器

8x SPX綜合效果器 12x 31段 GEQ

I/O

話筒輸入

48 (可調出)

幻像供電

+48V DC; ON/OFF 每通道

線路輸入

4x Stereo (根據話筒輸入) 2x 2tr in

AD轉換器

24-bit; 128-次 過采樣

線路輸出

24 omni 輸出

DA 轉換器

24-bit; 128-次 過采樣

數字 I/O

2x Cascade in/out

擴展槽

2x Mini-YGDAI (16-進/16-出)

控制器和其它

以太網字時鐘 I/O

一般技術規格

DSP5D

內部處理能力

32bit 累加器: 58bit

采樣率

內部

44.1kHz 48kHz 88.2kHz 96kHz

外部

44.1/48/88.2/96kHz (±2.5%)

信號延遲

低于 2.5ms (@48kHz) 低于 1.25ms (@96kHz)

總諧波失真

低于 0.05% (20Hz-40kHz)

頻率響應

0 +0.5 -1.5dB 20Hz-40kHz

動態范圍

DA: 110dB; AD+DA: 108dB

嗡音和噪聲電平

平均輸入噪音

-128dBu

殘余輸出噪聲

-86dBu

串擾

-80 dB

供電要求

AC100-240V 50/60Hz 和/或使用PW800W

功耗

300W 375W (使用PW800W時)

外觀尺寸

寬

480mm; 18-7/8in

高

440mm; 17-5/16in

深

460mm; 18-1/8in

凈重

38kg; 83.8lbs

附件

使用說明書 AC 電源線 2x D-sub 68針 數字音頻線 (10m)

衰減

增益

Sensitivity

Nominal

Max. before clip

INPUT

0

-60dB

3kohms

50-600ohm Mics & 600ohm 線路

-

-80dBu

-60dBu

-40dBu

XLR3-31 型

-16dB

-

-36dBu

-16dBu

+4dBu

26

-

-10dBu

+10dBu

+30dBu

ST IN 1-4[L,R]

-34dB

4kohms

600ohm 線路

-

-54dBu

-34dBu

-14dBu

XLR3-31 型

+10dB

-

-10dBu

+10dBu

+30dBu

INSERT IN 1-48

10kohms

600ohm 線路

-

-16dBu

+4dBu

+24dBu

TRS Phone 型插口

2TR IN ANALOG 1,2[L,R]

10kohms

600ohm 線路

+24dB
(+18dB)

-6dBu
(-12dBu)

+4dBu
(-2dBu)

+24dBu
(+18dBu)

XLR3-31 型

對講

3kohms

50-600ohm Mics & 600ohm 線路

-60dBu

-50dBu

-30dBu

XLR3-31 型

增益

Sensitivity

標稱

失真前大

INPUT 1-48& ST IN 1-4[L,R]

-62dB

3kohms

50-600 ohm Mics & 600ohm 線路

-

-82dBu

-62dBu

-42dBu

XLR3-31 型

+10dB

-

-10dBu

+10dBu

+30dBu

2TR IN ANALOG 1,2[L,R]

10kohms

600 ohms 線路

+24dB
+18dB

-6dBu
(-12dBu)

+4dBu
(-2dBu)

+24dBu
(+18dBu)

XLR3-31 型

對講

3kohms

50-600 ohm Mics & 600ohm 線路

-

-60dBu

-50dBu

-30dBu

XLR3-31 型

增益

Sensitivity

標稱

失真前大

INPUT 1-48& ST IN 1-4[L,R]

-62dB

3kohms

50-600ohm Mics & 600ohm 線路

-82dBu

-62dBu

-42dBu

XLR3-31 型

+10dB

-10dBu

+10dBu

+30dBu

標稱

失真前大

STEREO A,B[L,R]

75ohms

600ohm 線路

+24dB
+18dB

+4dBu
-2dBu

+24dBu
+18dBu

XLR-3-32 型

MONITOR OUT[L,R,C]

75ohms

600ohm 線路

+24dB
+18dB

+4dBu
-2dBu

+24dBu
+18dBu

XLR-3-32 型

CUE OUT[L,R]

75ohms

600ohm 線路

+24dB
+18dB

+4dBu
-2dBu

+24dBu
+18dBu

XLR-3-32型

MATRIX OUT 1-8

75ohms

600ohm 線路

+24dB
+18dB

+4dBu
-2dBu

+24dBu
+18dBu

XLR-3-32 type

MIX 通道 1-24

75ohms

600ohm 線路

+24dB
+18dB

+4dBu
-2dBu

+24dBu
+18dBu

XLR-3-32 type

INSERT OUT 1-48

150ohms

10kohm 線路

-

+4dBu

+24dBu

TRS Phone 型插口

PHONES

15ohms

8ohm Phone型

-

75mW

150mW

ST Phone 型

40ohm Phone型

-

65mW

150mW

標稱

失真前大

OMNI OUT

75ohms

600ohm 線路

+24dB
+18dB

+4dBu
-2dBu

+24dBu
+18dBu

XLR-3-32 類型

2TR IN DIGITAL 帶 SRC

1

AES/EBU

AES/EBU
(專業使用)

24bit

RS422

XLR3-31 型

2

AES/EBU

AES/EBU
(專業使用)

24bit

RS422

XLR3-31 型

3

COAXIAL

IEC-60958
(民用)

24bit

0.5Vpp/75ohms

RCA針式插口

CASCADE IN

-

-

RS422

D-suB半間距插口68針 (母頭)

CASCADE IN*1

-

-

RS422

D-suB半間距插口68針 (母頭)

CASCADE IN*2

-

-

100Base-TX

etherCON CAT5

2TR OUT DIGITAL

1

AES/EBU

AES/EBU
(專業使用)

24bit

RS422

XLR3-32 型 (平衡)

2

AES/EBU

AES/EBU
(專業使用)

24bit

RS422

XLR3-32 型 (平衡)

3

COAXIAL

IEC-60958
(民用)

24bit

0.5Vpp/75ohms

RCA針式插口

CASCADE OUT

-

-

RS422

D-suB半間距插口68針 (母頭)

CASCADE OUT*1

-

-

RS422

D-suB半間距插口68針 (母頭)

CASCADE OUT*2

-

-

100Base-TX

etherCON CAT5

TO HOST

USB

USB1.1

0V-3.3V

B型USB接口

IN

MIDI

-

DIN-5針

OUT

MIDI

-

DIN-5針

THRU

MIDI

-

DIN-5針

TIME CODE IN

SMPTE

SPMTE

0.3Vpp(小)/10Vpp(大), 10kohm

XLR-3-31類型

WORD CLOCK

IN

-

TTL/75ohms(ON/OFF)

BNC

OUT

-

TTL/75ohms

BNC

GPI

-

-

D-sub 25針(母頭)

HA REMOTE

-

RS422

D-SUB 9針(公頭)

RS422 REMOTE

-

RS422

D-sub 9針(母頭)

鍵盤

PS/2

-

DIN 6針

鼠標

PS/2

-

DIN 6針

燈 1, 2, 3

-

2.5V-11.5V

XLR-4-31類型

記憶卡

-

-

PCMCIA (CF卡)

WORD CLOCK

IN

-

TTL/75ohms

BNC

OUT

-

TTL/75ohms

BNC

以太網

10Base / 100Base-TX

10Base / 100Base-TX

etherCON CAT5
